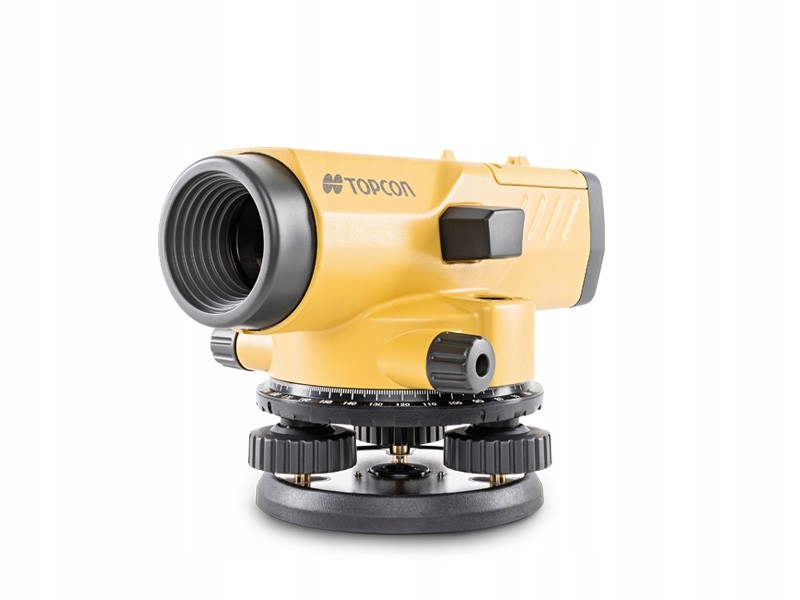

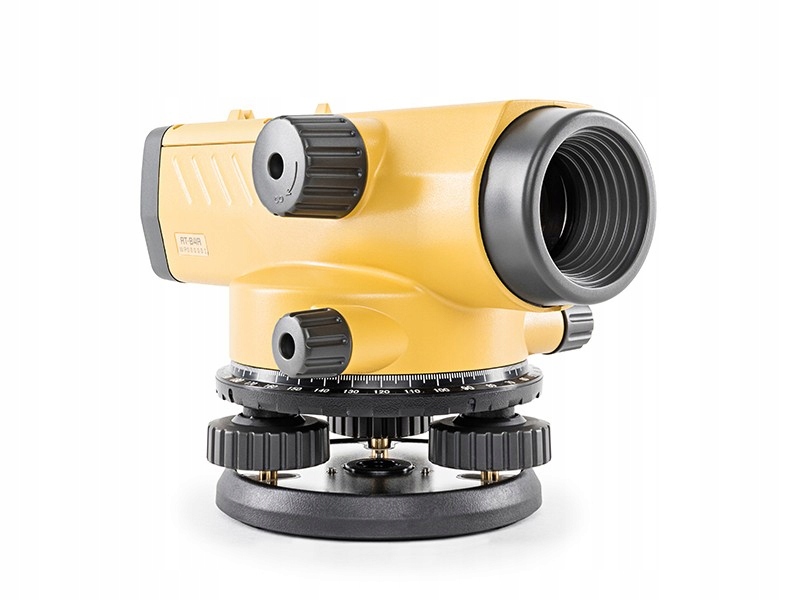

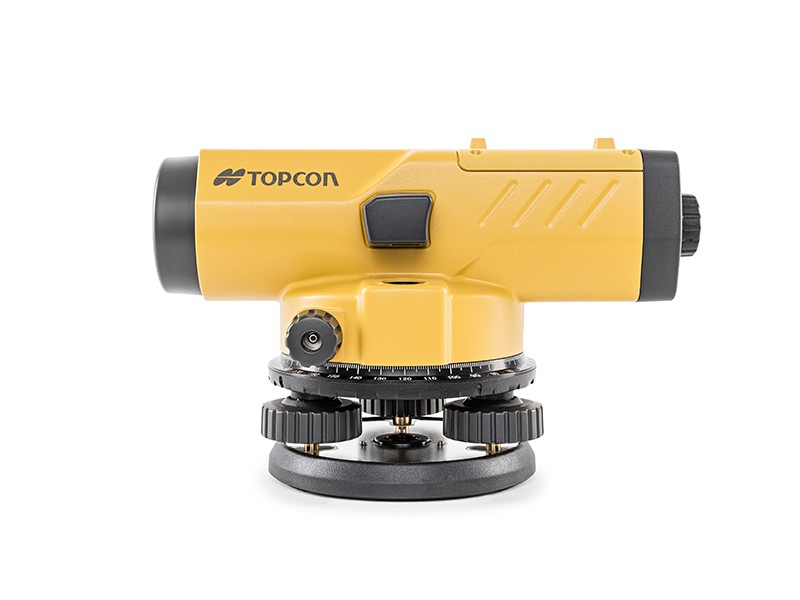

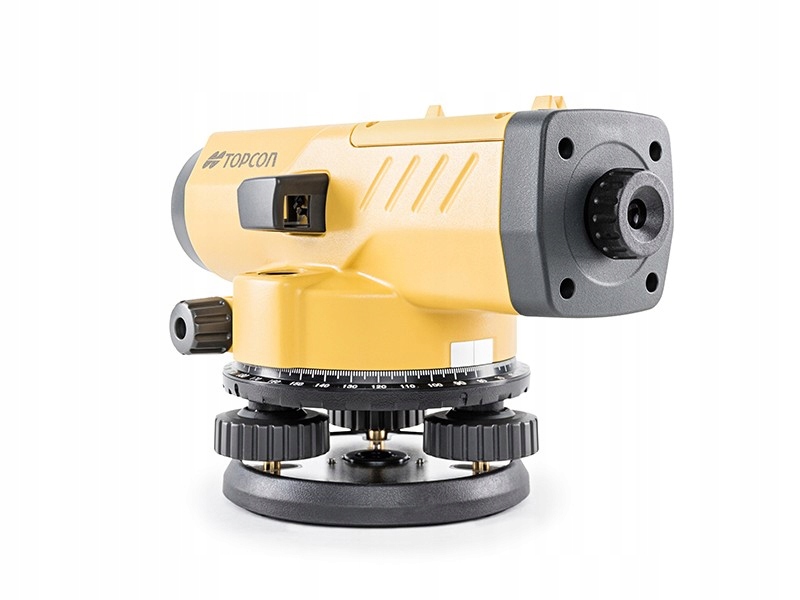

กล้องระดับ TOPCON : AT-B4A

รายละเอียดทั่วไป
     กล้องระดับเป็นกล้องที่ใช้ในการหาความสูง-ต่ำ(ระดับ)ของพื้นที่  โดยใช้กล้องระดับคู่กับไม้สต๊าฟ แบ่งออกได้ตามกำลังขยายของกล้องระดับ มีตั้งแต่ 24 เท่า , 28 เท่า , 30 เท่า และ 32 เท่า ซึ่งนอกจากกำลังขยายของกล้องระดับแล้ว ยังมีความแตกต่างของค่า Accuracy ด้วย

รายละเอียดทางเทคนิค

1 กล้องส่อง

    1.1 กำลังขยายไม่น้อยกว่า 24 เท่า

    1.2 ภาพที่เห็นเป็นภาพชนิดหัวตั้งตรงตามธรรมชาติ

    1.3 เส้นผ่านศูนย์กลางของเลนส์ปากกล้องไม่น้อยกว่า 35 มิลลิเมตร

    1.4 ระยะมองเห็นภาพชัดใกล้สุด 0.5 เมตร

    1.5 ค่าตัวคูณคงที่ 100

    1.6 ค่าตัวบวกคงที่ 0

    1.7 ทัศนียภาพที่มองเห็นในระยะ 100 เมตรไม่น้อยกว่า 1 องศา 20 ลิปดา

2 หลอดระดับฟองน้ำและอื่น ๆ

    2.1 ความไวของหลอดระดับฟองกลมไม่มากกว่า 10 ลิปดา ต่อ 2 มิลลิเมตร

    2.2 จานองศาราบแบ่งได้ 360 องศา อ่านได้โดยตรง 1 องศา

    2.3 มีระบบอัตโนมัติ ( Compensator rang ) ช่วงของการทำงานไม่มากกว่า ± 15 ลิปดา

    2.4 มีระบบตั้งค่าอัตโนมัติ ( Compensator setting accuracy ) โดยมีค่าความถูกต้องไม่เกิน
          ± 0.3 ฟิลิปดา

    2.5 ความคาดเคลื่อนในการทำระดับไป-กลับ ในระยะ 1 กิโลเมตรไม่เกิน ± 1.0 มิลลิเมตร
